天水市武山縣120平米肉類冷庫基本信息概括

地址：天水武山縣	冷庫名稱：肉類冷藏庫	冷庫尺寸：2064.5
冷庫門：1200*2100聚氨酯平移門	系數：0.4	蒸發方式：鋁排管
冷庫溫度：0-5℃	降溫時間：24h	冷凝方式：蒸發式冷凝器
機組型號：zf150	維護結構：聚氨酯冷庫板	化霜方式：熱氟融霜

一、工程概況：

本工程為天水市武山縣肉類冷庫項目。冷庫保溫材料為聚氨酯冷庫板，制冷系統為氟利昂直接蒸發系統，制冷機組安裝在冷庫附近，既便于管道連接又不占有效空間。

天水市武山縣120平米肉類冷庫基本信息概括設計案例圖

二、工程內容：

工程內容包括下列各項：

1、制冷工藝安裝工程；

2、電氣及自控系統安裝工程；

3、系統調試交工

三、施工中采用的規范及技術標準：

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

四.制冷壓縮機

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。

1. 制冷壓縮機品牌選用艾默生谷輪ZF系列。

2. 整套冷庫采用一套艾默生谷輪壓縮機組，保鮮庫壓縮機型號為ZF150。

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

4.2 庫體設計

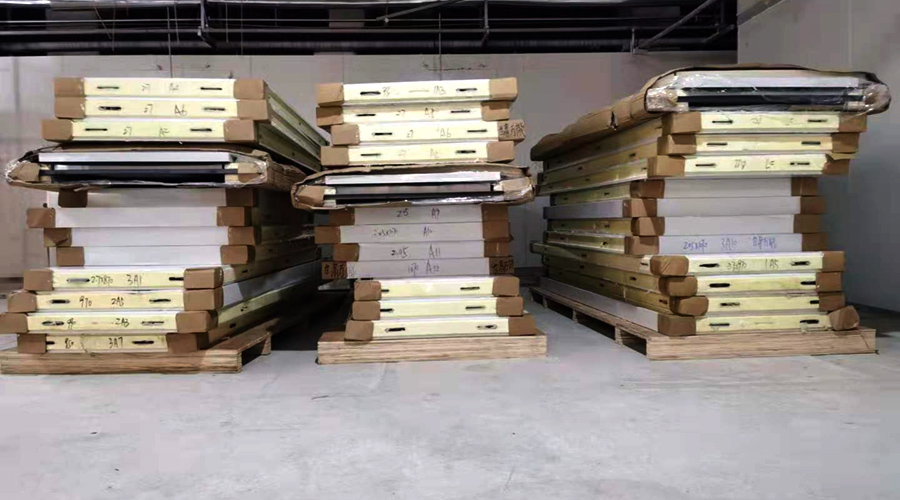

冷藏保鮮庫庫板選用厚度δ=100mm聚氨酯現場噴涂設計，聚氨酯保溫材料設計容重 36±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

地面保溫采用兩層單層厚度δ=50mm 高密度擠塑板（XPS）分錯鋪設，地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。擠塑板優點是：具有較好的保溫隔熱性能，極高的抗壓強度，良好的尺寸穩定性，較低的吸水性。擠塑聚苯乙烯泡沫板性能指標。

冷庫門的確定，冷庫門尺寸1200mm×2100mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

4.3 熱氟融霜系統

熱氟融霜是利用壓縮機排出的具有較高溫度的過熱制冷劑蒸氣，經過油分離器后，進入蒸發器中，將蒸發器暫時當成冷凝器，利用熱工質冷凝時所放出的熱量，將蒸發器表面的霜層融化。同時蒸發器內原來積存的制冷劑和潤滑油，借助熱工質加壓或者重力排入融霜排液桶或低壓循環桶。熱氣除霜時，冷凝器的負荷減小，冷凝器的運行也可節省部分電能。由此可見，熱工質除霜是冷風機除霜經濟的一種方式。
