一.嘉峪關50平米鮮肉冷藏庫安裝建造方案基礎信息

嘉峪關50平米鮮肉冷藏庫安裝基本信息概括

地址：嘉峪關	冷庫名稱：鮮肉冷藏庫	冷庫尺寸：5103.2
冷庫門：1400*2400	系數：0.4	蒸發方式：鋁排管
冷庫溫度：-18℃	降溫時間：18h	冷凝方式：風冷式冷凝器
機組型號：艾默生谷輪壓縮機	維護結構：聚氨酯冷庫板	化霜方式：-

二.嘉峪關50平米鮮肉冷藏庫安裝方案詳情

1.嘉峪關50平米鮮肉冷藏庫安裝平面圖

2.嘉峪關50平米鮮肉冷藏庫安裝設計施工項目

制冷工藝安裝工程
電氣及自控系統安裝工程
系統調試交工

3.嘉峪關50平米鮮肉冷藏庫安裝施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.嘉峪關50平米鮮肉冷藏庫安裝主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。

1. 制冷壓縮機品牌選用艾默生谷輪ZB系列。

2. 整套冷庫采用一套艾默生谷輪壓縮機組，保鮮庫壓縮機型號為ZB130

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

嘉峪關鮮肉冷藏庫

4.2 庫體設計

全庫庫板選用厚度δ=100mm聚氨酯冷庫板設計，聚氨酯保溫材料設計容重40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

冷庫門的確定，冷庫門尺寸1400mm×2400mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

4.3 蒸發器選擇

嘉峪關鮮肉冷藏庫

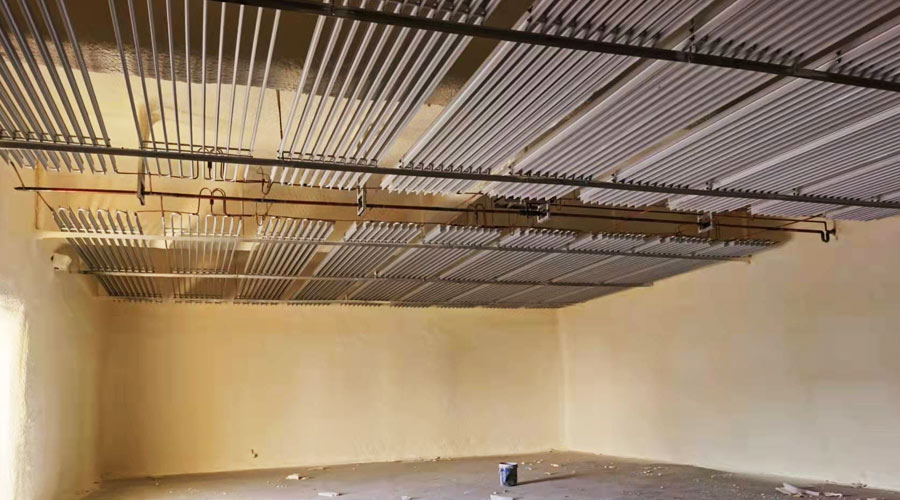

全項目采用鋁排管蒸發制冷。

鋁排管主要用于10℃至-45℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫理想的蒸發器。鋁排管具有以下特點：

導熱能力好：鋁合金具有優良的導熱能力，制冷劑的蒸發溫度和鋁排外表面溫差會減小，蒸發溫度會增高，壓縮機的能效比增加，能耗減少。
結構特殊：鋁合金翼片管的翼片與鋁管平行，形成片狀形狀，成型的鋁排將片狀翼片管平行固定，組成了若干個平行通道，制冷系統工作時冷空氣在通道內形成煙道效應，被加速下沉，對流加快，所以降溫速度快，達到設定溫度時壓縮機停止運轉，節省大量電能;
設置好，效率高：鋁排的投影面積和蒸發面積比可做到一比三或一比四，一可以使單位面積的換熱能力比使用壁排效率更高更節能，二它有一定的蓄冷效果，壓縮機工作時的頻繁啟動率降低，節省一定的電能消耗。
重量輕：安裝方便：鋁排的重量與蒸發器面積比，是Ф38鋼管六分之一左右，安裝方便能節省大量結構投資，同時節省了生產結構部分的能源消耗;
制冷劑用量少：鋁排使用的翼片管是外翼片內螺紋結構，制冷劑的充注量會大大減少，能節省制冷劑費用，同時節省了制冷劑生產時的能源消耗。

4.4 電氣系統節能設計

冷庫電器控制系統通常采用PLC或微電腦模塊進行控制。本項目采用PLC自動控制系統、遠程控制系統進行控制。通過對預先編寫好的程序，對制冷系統全面控制，根據負荷情況，控制壓縮機的能調和起閉數量，避免大馬拉小車的情況出現，浪費能耗；

程序可根據負荷機組自動能量調節，壓縮機逐臺加載，高效節能。在互聯網云平臺的支持下，我們可使用遠程監控系統對冷庫進行精準控制，冷庫數據實時傳輸?shù)较嚓P(guān)人員手機上。
