項目基本信息
冷庫類型	冷藏庫	蒸發方式	鋁排管	功率/KW	2.83
貨物名稱	鮮肉	冷凝方式	風冷冷凝器	預估日用電量/KW	11.32
外尺寸/m	342.8	化霜方式		庫溫/℃	~-18
內尺寸/m	2.83.82.6	降溫時間/h	24	冷庫門型號	聚氨酯半埋門
冷庫面積/㎡	12	冷庫間數	1	冷庫門尺寸/mm	700*1700
冷庫體積/m3	33.6	系數	0.4	密度（kg/m3）	400
蒸發溫度/℃	-28	制冷劑	R22	地址	甘肅
總?cè)霂炝?T	3.3	日入庫量（按照總?cè)霂炝康?0%計算）/T			0.66

一、工程設計

1、甘肅12平米鮮肉冷藏庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃
夏季空調日平均：25.8℃
夏季空調日較差：9℃
夏季較熱月平均溫度：22.2
平均風速：2.2m/s

2.2 室內設計參數

室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?
室內較大相對濕度∶日平均不大于 90%（25℃時）?
地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G
電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3 各間設計參數

序號	冷間名稱	建筑軸線尺寸長m×寬m×高m	單間理論計算噸位T	單間入庫量%	單間入庫量T	入庫溫度℃	出庫溫度℃	冷卻時間h
1	冷藏庫	342.8	3.3	20%	0.66	25	-18	24

2.4、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
用戶需求

通渭縣豬肉冷凍庫庫體外觀實拍

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用谷輪壓縮機ZB系列。冷庫采用渦旋式壓縮機型號為ZB29。

所選壓縮機組的技術參數

序號	名稱	設備型號	主要技術參數描述、技術指標	單位	數量	品牌	備注
冷藏庫	艾默生谷輪	ZB29	谷輪渦旋式壓縮機，單臺冷量：6.22蒸發溫度-28℃	臺	1		每庫一臺

3.2 其他設備選擇

蒸發器選擇鋁排管，鋁排管主要用于10℃至-45℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫理想的蒸發器。鋁排管具有以下特點：

導熱能力好：鋁合金具有優良的導熱能力，制冷劑的蒸發溫度和鋁排外表面溫差會減小，蒸發溫度會增高，壓縮機的能效比增加，能耗減少。
結構特殊：鋁合金翼片管的翼片與鋁管平行，形成片狀形狀，成型的鋁排將片狀翼片管平行固定，組成了若干個平行通道，制冷系統工作時冷空氣在通道內形成煙道效應，被加速下沉，對流加快，所以降溫速度快，達到設定溫度時壓縮機停止運轉，節省大量電能;
設置好，效率高：鋁排的投影面積和蒸發面積比可做到一比三或一比四，一可以使單位面積的換熱能力比使用壁排效率更高更節能，二它有一定的蓄冷效果，壓縮機工作時的頻繁啟動率降低，節省一定的電能消耗。
重量輕：安裝方便：鋁排的重量與蒸發器面積比，是Ф38鋼管六分之一左右，安裝方便能節省大量結構投資，同時節省了生產結構部分的能源消耗;
制冷劑用量少：鋁排使用的翼片管是外翼片內螺紋結構，制冷劑的充注量會大大減少，能節省制冷劑費用，同時節省了制冷劑生產時的能源消耗。

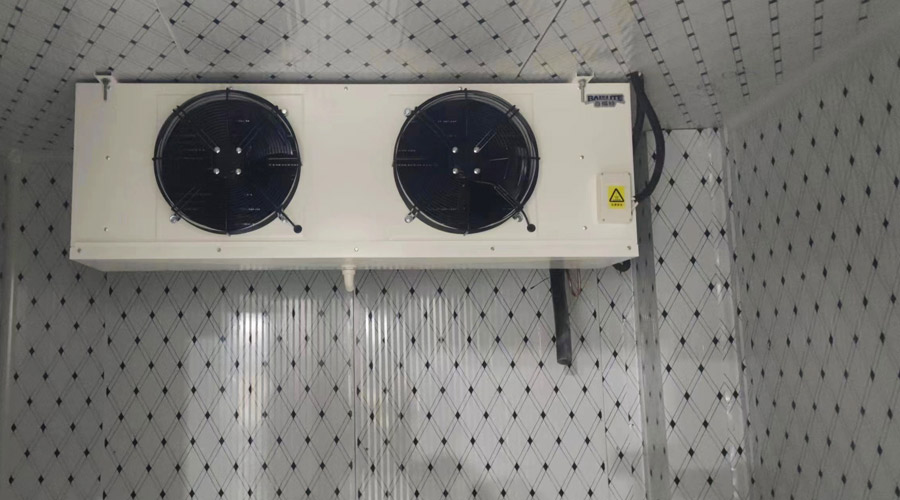

冷藏庫鋁排管

4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

冷藏、冷凍庫體保溫選用厚度δ=100mm聚氨酯冷庫板，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸700mm×1700mm平移門。厚度采用δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、肉類冷藏庫貯藏優勢

1、冷藏庫優勢

肉類冷凍庫儲藏現標準主要以-18℃為標準。主要以儲藏羊肉、羊肉、牛肉及禽類肉品在-18℃環境中對微生物及酶的影響微生物的影響。

在低溫下微生物物質代謝過程中各種生化反應減緩，因而微生物的生長繁殖就逐漸減慢。溫度下降至凍結點以下時，微生物及其周圍介質中水分被凍結，使細胞質粘度增大，電解質濃度增高，細胞的pH值和膠體狀態改變，使細胞變性，加之凍結的機械作用細胞膜受損傷，這些內外環境的改變是微生物代謝活動受阻或致死的直接原因。

貯藏管理要求

溫度（℃）	相對濕度（%）	儲藏時間
-18	85-90	8個月以上

備注：經過排酸和冷凍后的羊肉，轉移到冷凍庫里可儲藏8個多月。

2、羊肉冷庫儲藏方法介紹

包裝：羊肉產品的包裝應采用無污染、易降解的包裝材料，包裝必須符合本標準規定的要求。
包裝材質：復核食品包裝袋；
包裝材料要求：外觀應平整，無皺紋，封邊良好。不得有裂紋、孔隙和復合層分離；色澤正常，無異味、無異嗅、無異物。
堆垛方式：冷庫內堆碼時應保證空氣均勻流通，不準許與有毒、有害、有異味、有腐蝕性、易污染的貨品混合碼放，貯藏時不宜直接接觸地面,宜采用托盤碼垛，堆貯或架貯的。

3、羊肉冷庫儲藏注意事項

消毒殺菌：羊肉在入庫儲藏前需要對庫內進行清潔工作，此外儲藏前需要對庫內進行消毒殺菌處理，為羊肉的儲藏營造一個“相對無菌”的環境，降低后期儲藏的病害發生率。

定期檢查：注意控制好保鮮冷庫的溫度，溫度過低容讓羊肉結凍成冰，損傷其品質，影響羊肉的賣相和口感。做好羊肉保鮮冷庫的日常管理工作，定期檢查羊肉在庫內的存放情況，隨時監測保鮮庫內的溫度；溫度過高會加速羊肉的腐敗變質，而過低又會產生凍害現象，不利于羊肉的長期保鮮。注意控制好庫內溫度波動的浮差，冷庫內溫度波動的浮差越小。整個制冷設備的運行性能就會越佳，所需的各項能耗就會越低

冷庫使用：冷庫門要關閉嚴密，同時盡量減少進庫次數和在庫時間，當貨物、人員進出時就會不斷的釋放熱量，使熱負荷增加，導致庫內溫、濕度波動，從而影響羊肉的預冷質量。
