金昌市永昌縣207平米果蔬預冷庫安裝工程-萬能制冷

來源：作者：更新于：2023年03月31日 01時閱讀：0

金昌市永昌縣207平米果蔬預冷庫基本信息概括

地址：甘肅金昌	冷庫名稱：果蔬預冷庫	冷庫尺寸：1513.84.7
冷庫面積：207平米	制冷劑：R22	蒸發方式：冷風機
冷庫溫度：0-5℃	降溫時間：18h	冷凝方式：蒸發式冷凝器
機組型號：zb220	維護結構：聚氨酯冷庫板	化霜方式：熱氟融霜

一、工程概況：

金昌市永昌縣207平米預冷庫基本信息概括設計案例圖

二、工程內容：

工程內容包括下列各項：

1、制冷工藝安裝工程；

2、電氣及自控系統安裝工程；

3、系統調試交工

三、施工中采用的規范及技術標準：

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

五、現場臨時設施：

1、設備、材料運輸：

主機設備采用運輸加保險的形式，貨到現場后安裝吊車下車，然后通過電動倒鏈拉進機房就位，在地面上鋪設滾筒以便輕松就位。輔助設備和管道材料，組織人員通過穿堂走廊搬運到安裝部位。

2、現場施工條件：

a、施工電源引至施工現場；

b、提供施工面，道路暢通，有材料堆放場所或臨時倉庫；

c、在系統調試前應將電源引至乙方配電柜，水源引至乙方用水設備。

3、施工機具與材料的準備：

a、為適應工程的特點，應按機具計劃提前準備施工機械和專用工具。

b、為配合個工種交叉施工，小組工具應有單獨的存放地點，以便于小組管理。

c、材料部門應提前做好材料的準備工作，保證及時供應合格的材料。

4、技術準備工作：

a 、施工人員首先應認真審查施工圖紙及有關資料，及時準確的做出施工預算，預算人員根據設計預算和施工預算做出兩算對比。

b、施工員、施工小組和預留、預埋配合人員應做好施工記錄，保管好圖紙和文件資料。

c、在施工中施工員對施工小組進行詳細的技術交底，各專業人員可結合本工程特點，組織進行參觀學習。

六，制冷器的選擇

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。

1. 制冷壓縮機品牌選用艾默生谷輪ZB系列。

2. 整套冷庫采用一套艾默生谷輪壓縮機組，保鮮庫壓縮機型號為ZB220。

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

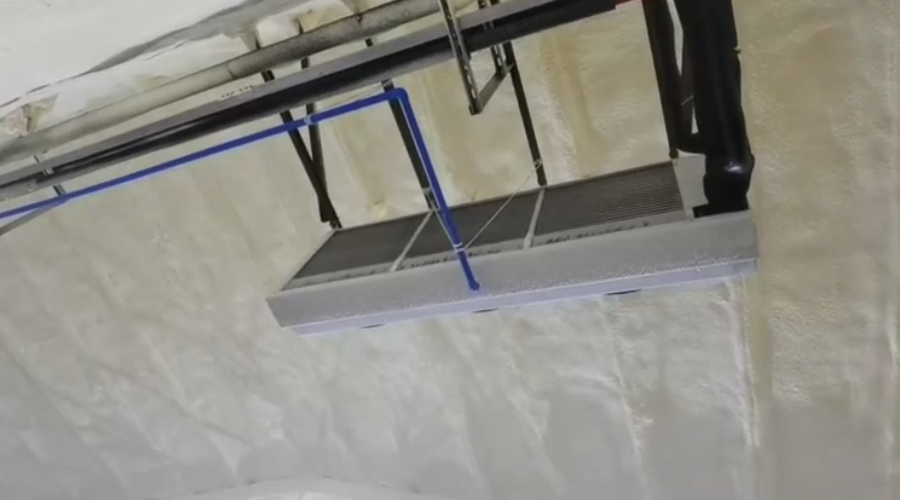

金昌市永昌縣冷庫

4.2 電氣系統節能設計

冷庫電器控制系統通常采用PLC或微電腦模塊進行控制。本項目采用PLC自動控制系統、遠程控制系統進行控制。通過對預先編寫好的程序，對制冷系統全面控制，根據負荷情況，控制壓縮機的能調和起閉數量，避免大馬拉小車的情況出現，浪費能耗；程序可根據負荷機組自動能量調節，壓縮機逐臺加載，高效節能。在互聯網云平臺的支持下，我們可使用遠程監控系統對冷庫進行精準控制，冷庫數據實時傳輸?shù)较嚓P(guān)人員手機上。

蒸發器化霜方式的選擇

蒸發器除霜方式采用熱氟融霜

熱氟融霜是利用壓縮機排出的具有較高溫度的過熱制冷劑蒸氣，經過油分離器后，進入蒸發器中，將蒸發器暫時當成冷凝器，利用熱工質冷凝時所放出的熱量，將蒸發器表面的霜層融化。同時蒸發器內原來積存的制冷劑和潤滑油，借助熱工質加壓或者重力排入融霜排液桶或低壓循環桶。熱氣除霜時，冷凝器的負荷減小，冷凝器的運行也可節省部分電能。由此可見，熱工質除霜是冷風機除霜最經濟的一種方式。

目前，桶泵供液系統因為增加很多附屬設備，且附屬設備增大，使投資成本增加，還只是在大型系統上應用。占市場多數的中、小冷庫，利用氟利昂容易實現自動化控制的優勢，采用直接膨脹供液加排液桶進行熱氟除霜的很有推廣價值。
