[前言]：萬能制冷整理冷庫設計標準GB50072-2021附錄A :供暖地區機械通風地面防凍加熱負荷和機械通風送風量計算相關知識，一起來學習吧。

附錄A :供暖地區機械通風地面防凍加熱負荷和機械通風送風量計算

A.0.1 供暖地區地面防凍的加熱計算應采用穩定傳熱計算公式。部分土壤熱物理系數宜按表A.0.1的規定確定。

A.0.2 供暖地區機械通風地面防凍加熱負荷應按下式計算：

    式中：

    Q_f—地面加熱負荷（W）；

    a—計算修正值，當室外年平均氣溫小于10℃時，宜取1；當室外年平均氣溫不低于10℃時，宜取1.15；

  Q_r—地面加熱層傳入冷間的熱量（W）；

  Q_tu—土壤傳給地面加熱層的熱量（W）；

  T—通風加熱裝置每日運行的時間，一般不宜小于4h。

A.0.3 機械通風地面加熱層傳入冷間的熱量Qr應按下式計算：

Q_r=F_d（t_r-t_n）K_d     （A.0.3）

    式中：
    Q_r——地面加熱層傳入冷間的熱量（W）；
    F_d——冷間地面面積（㎡）；
    t_r——地面加熱層的溫度（℃）；
    t_n——冷間內的空氣溫度（℃）；
    K_d—冷間地面的傳熱系數[W/（㎡·℃）]

A.0.4 土壤傳給地面加熱層的熱量Qtu應按下式計算：

Q_tu=F_d（t_tu-t_r）K_tu     （A.0.4）

    式中：
    Q_tu——土壤傳給地面加熱層的熱量（W）；
    F_d—冷間地面面積：

    t_tu——土壤溫度（℃）；
    t_r—地面加熱層的溫度（℃），宜取1℃~2℃。

    K_tu——土壤傳熱系數[W/（㎡·℃）]。

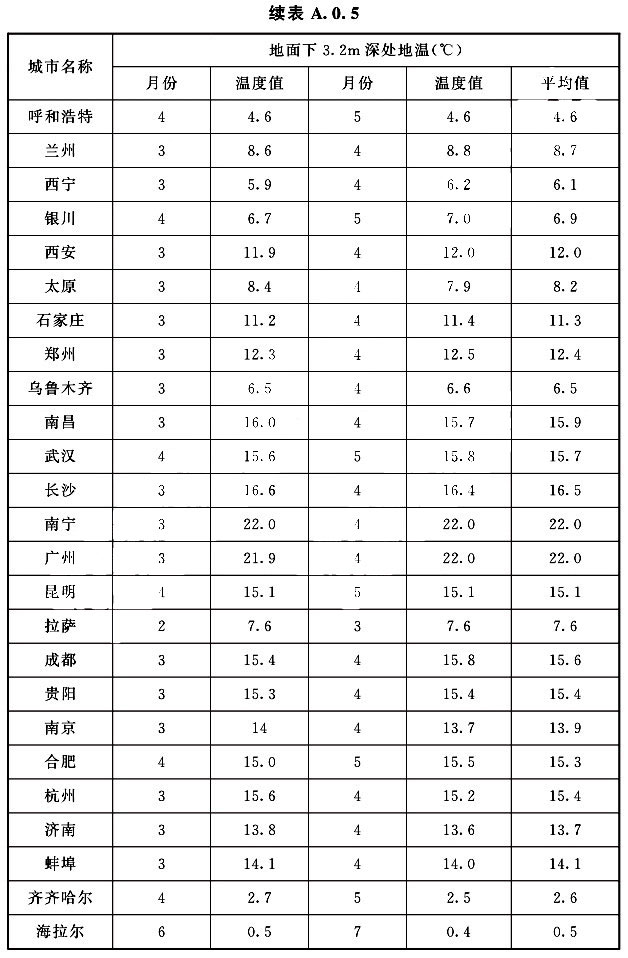

A.0.5 土壤溫度取地面下3.2m深處歷年最低兩個月的土壤平均溫度，應按表A.0.5的規定確定。當缺少該項資料時，可按當?shù)啬昶骄鶜鉁販p2℃計算。

A.0.6 土壤傳熱系數Km應按下式計算：

式中：
    K_tu——土壤傳熱系數[W/（㎡·℃）]；

    δ_tu——土壤計算厚度，一般采用3.2m；
    λ_tu——土壤的導熱系數[W/（m·℃）]；

    δ_i-n——加熱層至土壤表面各層材料的厚度；

    λ_i-n——加熱層至土壤表面各層材料的導熱系數[W/（m·℃）]。

A.0.7 機械通風送風量應按下式計算:

    式中：
    V_s—送風量（m3/h）；

    Q_f—地面加熱負荷；
    C_k—空氣比熱容k]/（kg·℃）]；
    ρ_k—空氣密度（kg/m3）；

    t_s—送風溫度（℃），一般宜取10℃。
    t_p—排風溫度（℃），一般宜取5℃。

條文說明

A.0.1 本表摘自《建筑材料熱物理性能》（中國建筑工業出版社，1981年出版）。
