甘肅1200平米中藥材保鮮冷庫設計工程-萬能制冷

來源：作者：更新于：2022年12月26日 02時閱讀：0

項目基本信息
冷庫類型	貨物名稱	總冷庫尺寸		單間冷庫尺寸
		外尺寸/m	內尺寸/m	外尺寸/m	內尺寸/m
保鮮庫	中藥材	20606.5	19.859.86.3	20206.5	19.819.86.3
單間冷庫體積/m3	單間冷庫面積/㎡	間數	預估日用電量/kw	單間日入庫量（按總?cè)霂炝康?0%計算）/T	單間總?cè)霂炝?T
2600	400	3	212	54	543.3
冷庫地址	降溫時間/h	蒸發溫度/℃	蒸發方式	冷凝方式	化霜方式
甘肅	24	-5	冷風機	蒸發式冷凝器	熱氟融霜
機組型號	庫溫/℃	功率/kw	制冷劑	系數	密度(kg/m3)
RC2-230B	5	53	R22	0.55	400

一、工程設計

1、甘肅1200平米中藥材保鮮冷庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃
夏季空調日平均：25.8℃
夏季空調日較差：9℃
夏季熱月平均溫度：22.2
平均風速：2.2m/s

2.2 室內設計參數

室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?
室內大相對濕度∶日平均不大于 90%（25℃時）?
地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G
電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3 各間設計基礎參數

冷庫名稱	庫房面積㎡	庫房凈高度m	容積m3	庫溫℃	日進貨量t	進貨溫度℃	出貨溫度℃	降溫時間h
冷庫1	400	6.5	2600	+5℃	54	20	5	24
冷庫2	400	6.5	2600	+5℃	54	20	5	24
冷庫3	400	6.5	2600	+5℃	54	20	5	24

說明：客戶提供放貨數據

2.4、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
用戶需求

香蕉冷庫工程圖片

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

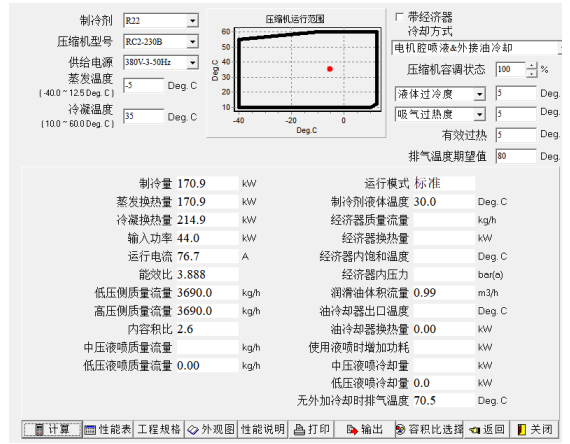

據計算冷庫的制冷壓縮機品牌選用螺桿RC系列。整套冷庫采用螺桿式壓縮機組，壓縮機型號為：RC-230B。每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

3.2 其他設備選擇

蒸發器選擇風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；

4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選

保鮮庫庫體保溫選用厚度δ=100mm聚氨酯冷庫板，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸2600mm×2800mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、中藥材陰涼庫介紹


中藥材在陰涼儲藏的優勢

中藥材對質量要求很高，中藥材的品質稍微發生變化，就可能無法使用了。中藥材容易受到溫度、濕度等因素影響，中藥材冷庫的保質是很重要的。所以用中藥材陰涼冷庫來儲存中藥材，中藥材在預冷庫儲藏可以防止蟲害，中藥材冷庫儲藏的溫度為2~10℃，陰涼庫的溫度不高于20℃，常溫庫的溫度為0~30℃，庫房的相對濕度保持在45%~75%之間。

中藥材陰涼庫儲藏注意事

不同種的中藥材可能會相互影響。所以中藥材需要分庫存放，或者密封包裝好。
有一些中藥材有腐蝕性，會腐蝕金屬，如果中藥材陰涼庫用來儲存這類中藥材，
必須控制好中藥材陰涼庫的濕度，一些礦物類中藥材，儲存環境過于干燥的話容易失去結晶水而風化；而濕度大又輕易溶化或吸潮，對藥性會產生影響。
要保證冷庫房低溫干燥度，有些揮發油多的中藥材，儲存溫度過的話，容易散失香氣或泛油；室內濕度大也易吸濕霉變和蟲蛀。
含糖分或膠質的中藥材，溫度、濕度大均易吸潮變軟發黏，易被污染，繼而霉?fàn)€蟲蛀，要控制好中藥材陰涼庫的溫濕度。
