甘肅張掖市人民醫院900平米醫藥冷庫工程信息

寫在前面的話： 甘肅萬能制冷設備公司為張掖市人民醫院設計建造900平米的醫藥冷庫，用于醫藥藥品的儲藏，庫體容積為3600立方米。現工程已于2017年10月正式驗收。

一.客戶簡介

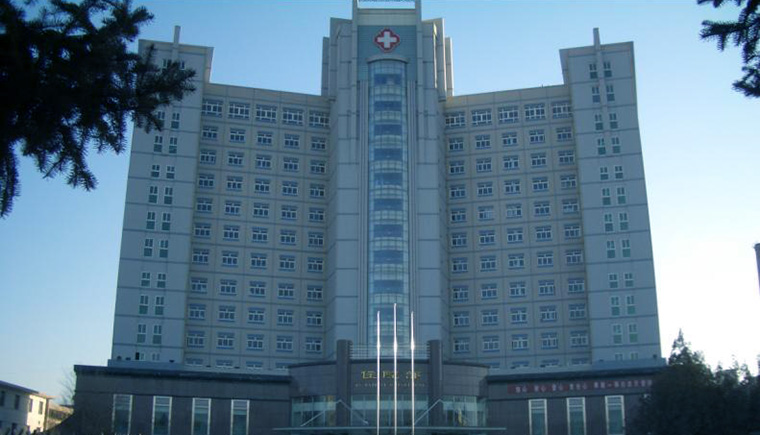

 張掖市人民醫院始建于1956年，是一所集醫療、預防、保健、急救、康復、科研、教學為一體的“三級甲等”醫院?，F(xiàn)占地面積11萬多平方米，開放床位650張，現有臨床科室22個，醫技科室8個，行政職能管理科室13個，門診部2個，精神病分院1個及張掖市緊急醫療救援中心和張掖市健康體檢中心。

醫院全力實施“樹名醫、建名科、創名院”戰略，按照“院有專科、科有專病、人有專才”要求，建成了骨科等七個省市級重點?？疲_(kāi)展了斷指（肢）再植、人工關節置換、腔鏡治療、腫瘤放射治療、心臟介入治療和支架植入術等多項新業務新技術，擁有直線加速器、核磁共振、64層螺旋CT、DSA數字減影等10萬元以上設備145臺（件），先進的診斷治療條件為群眾節約了大量外出就醫費用。先后獲得“全國文明單位”、“全國醫藥衛生系統先進集體”、“全國百姓放心示范醫院”、“全國衛生系統紀檢監察先進集體”、“全國首批管理創新示范單位”、“省級文明單位”、“全省醫德醫風示范醫院”、“全省醫院管理先進集體”、“全省十佳醫院”、“全市先進基層黨組織”、“全省職業道德建設先進單位”、“全省三下鄉先進單位”等榮譽稱號。

二.工程概況

張掖市人民醫院900平方米醫藥冷庫，采用雙電源（備用發電機組），備用壓縮機組（備用主機），溫濕度記錄儀（溫度和濕度記錄聲光報警和短信報警）。冷庫溫度設定值為：0℃~5℃，2℃~8℃，針對本項目部 分配置可選配。藥品冷庫建造嚴格按照醫藥冷庫GSP標準。

1.藥品冷庫施工項目

• 制冷設備相關的建材采購；

• 制冷工藝安裝工程；

• 電氣及自控系統安裝工程；

• 系統調試交工 。

2.藥品冷庫主要產品配置說明

2.1雙面彩鋼聚氨酯保溫板

根據要求冷庫采用 100mm 厚聚氨脂雙面彩鋼保溫板，六面體保溫做庫體。庫板采用預埋式偏心鉤連接，縫隙處用發泡劑及密封膠處理，防止庫體逃冷。雙面彩鋼聚氨脂（PU）保溫板系由面層彩涂鋼卷板及芯層的發泡聚氨酯在生產過程中經一次性復合而成。

特點介紹

• 導熱系數低，保溫隔熱效果好. 聚氨酯發泡時閉孔率高，當硬質聚氨酯泡沫密度為 35~40kg/m3 時，導熱系數僅為 0.018~0.029W/（m/K），在目前所有保溫材料中導熱系數低，其熱工性能優越。

• 防水性能好，硬質聚氨酯泡沫屬憎水材料，吸水率低，抗水蒸氣性好，閉孔率達 95%以上，是結構致密的微孔泡沫材料，不易透水，施工連續，整體性能好，因此防水效果好，且不會因吸潮而增大導熱系數，防水性能可靠。

• 耐老化、化學穩定性好 PUR 耐老化性能較好，化學性能穩定；低溫-50℃不脆裂，高溫+150℃不流淌，不粘連，可正常使用；耐弱酸、弱堿等化學物質的侵蝕，使用壽命長。同時，硬質聚氨酯泡沫在阻燃劑的作用下，燃燒中不出現融熔物質滴落現象。

• 聚氨脂保溫板表面為彩色鋼板、鋁板或不銹鋼板等材料，中間填充聚氨脂預制而成，其重量?jī)H為常規材料的 5~10%，導熱系數低，強度高，為不可多得的環保型保溫隔熱的新型建材，由于板間采用凹凸偏心雙向掛鉤接合方式，板邊帶有密封條，使所有板壁構成相應鎖緊的整體，成型后表面光潔平整，美觀大方，隔熱性能好、拆裝簡單，用戶可根據實際使用場地，選用標準型或定制型聚氨脂保溫板，隨意、重復拼裝，靈活方便。保溫板備有塑料薄膜保護，在安裝完畢后撕去。

2.2精創電氣控制柜（一用一備）：

①醫藥冷庫對于庫溫要求高，不能出現過大的溫度波動。當制冷機組出故障停止運行時，備用的機組可以代替故障機組工作。這樣子庫溫可以維持平穩狀態，保障醫藥產品的安全。如果采用單機運行，發生故障時庫溫出現波動，儲藏的醫藥產品也會因?yàn)闇囟鹊淖兓绊懰幤菲焚|(zhì)；

②精創電氣控制柜“一用一備”的設置，可以保證“兩套機組自動輪值、互為備用“。制冷機組的運行負荷也會大幅度降低，提高制冷效率。那么對于控制柜而言，同樣可以提高使用壽命。

2.2電氣控制系統

（1）根據制冷工藝要求和庫房降溫求及壓縮機運行要求，本制冷系統制冷電控箱元件采用施耐德品牌；

 （2）溫控選用上海精創品牌，靈敏度高，功能齊全?？蓾M足此次工程技術需要。（一用一備）

醫藥冷庫對于庫溫要求高，不能出現過大的溫度波動。當制冷機組出故障停止運行時，備用的機組可以代替故障機組工作。這樣子庫溫可以維持平穩狀態，保障醫藥產品的安全。如果采用單機運行，發生故障時庫溫出現波動，儲藏的醫藥產品也會因?yàn)闇囟鹊淖兓绊懰幤菲焚|(zhì)；

精創電氣控制柜“一用一備”的設置，可以保證“兩套機組自動輪值、互為備用“。制冷機組的運行負荷也會大幅度降低，提高制冷效率。那么對于控制柜而言，同樣可以提高使用壽命。

（3）機組開機是根據庫房降溫需要和系統的低壓壓力共同控制，降溫信號由庫房控制器提供， 低壓壓力與由機組配套的低壓傳感器提供；

（4）機組運行時，根據系統低壓壓力，自動調整各壓縮機的啟動、加載和停機及壓縮機運行數量，保證機組佳運行狀態；

（5）庫房溫度控制：庫房控制器，即可以顯示庫房溫度，又可以控制降溫需要，同時提供給制冷機組開機信號；控制器可根據庫溫需要調定設值，需要降溫時開啟庫房供液電磁閥向蒸發器供液制冷，同時給出開機信號使機組啟動運行，保持冷庫溫度的恒定均勻，溫度探頭精度不小于0.5℃， 溫度數顯位數為3位（包括“-”號）。

3.藥品冷庫設計依據

所有設備、材料及施工均符合下列有關規范標準：

• 《冷庫設計規范》GB50072-2001

• 《冷藏庫建筑工程施工及驗收規范》 SBJ11-2000 J42-2000

• 《工業金屬管道工程質量檢驗評定標準》GB50184-93

• 《制冷設備、空氣分離設備安裝施工及驗收規范》GB50274-98

• 《現場設備、工業管道焊接工程施工及驗收規范》GBJ93－86

• 《電氣裝置安裝工程施工及驗收規范》GB50254-96~~50259-96

• 《建筑工程施工質量驗收統一標準》 GB50300-2001

工程所在地氣象參數資料

• 張掖市屬冷溫帶干旱和祁連山高寒帶半干旱半濕潤兩種氣候類型。

• 特點是夏季短而酷熱，冬季長而嚴寒，干旱少雨，且降水分布不均，晝夜溫差大，風能、太陽能資源豐富。

• 年平均氣溫4.1～8.3℃，平均為6.6℃。7月熱，為20.4℃

• 1月冷，為-9.1℃。氣溫年較差26～32℃。平均高氣溫為14.3℃，極端高氣溫40.0℃，（2010年7月27日高臺）

• 平均低氣溫0.3℃，極端低氣溫-33.3℃（1955年1月8日山丹）。

• 年平均降水量112.3～354.0mm，平均為197.2mm。

三.工程施工時間安排

• 2017年8月1日簽訂藥品冷庫安裝合同


• 2017年8月1日~8月15日冷庫是制冷設備及保溫材料采購；

• 2017年8月15日冷庫設備建造材料運輸入場；

• 2017年8月18日~9月18日設備吊裝工程；

• 2017年9月18日~2017年9月30日制冷設備及管道安裝工程；

• 2017年9月1日~9月20日電氣及自控系統安裝工程；

• 2017年9月20日~10月31日系統調試，客戶驗收。
