1.天水市冷藏庫安裝工程基本信息概括

一、工程設計

1、天水市冷藏庫安裝工程平面設計圖

2、天水市冷藏庫安裝工程設計標準

• 《冷庫設計標準 GB 50072-2021》

• 《制冷設備安裝工程施工及驗收規范》

• 《機械設備安裝工程施工及驗收規范》

• 《工業管道及設備絕熱工程施工及驗收規范》

• 《工業設備及管道絕熱工程質量檢驗評定標準》

• 《工業管道施工及驗收規范》

3、天水市冷藏庫安裝工程制冷設備選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。

1. 制冷壓縮機品牌選用艾默生谷輪ZB系列。

2. 整套冷庫采用一套艾默生谷輪壓縮機組，壓縮機型號為ZB29。

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

4.2 庫體設計

冷藏保鮮庫庫板選用厚度δ=100mm聚氨酯冷庫板涂設計，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

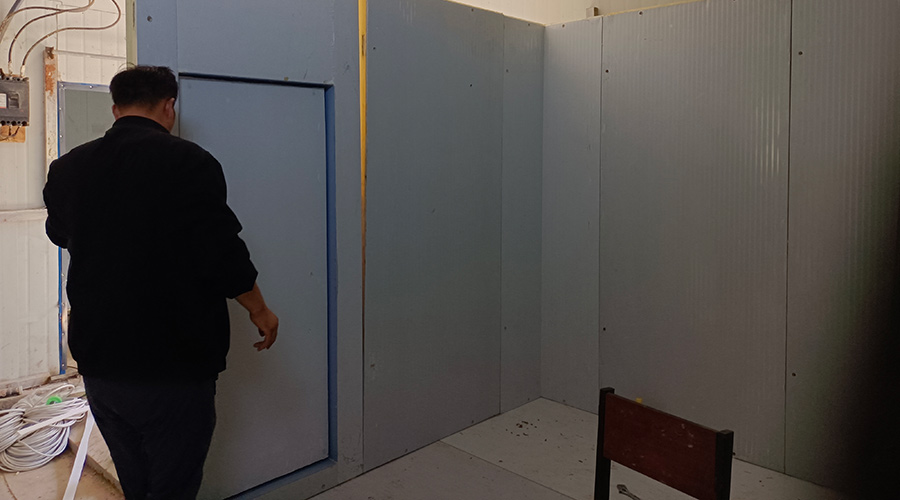

冷庫門的確定，冷庫門尺寸700mm×1700mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2， 氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

4.3 結構特點

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

因此，該型手動平移冷庫門具有不吸潮，不結霜，不腐爛，不變形，重量輕，不易跑冷、開啟輕便等特點，是非常理想的冷庫配套產品。

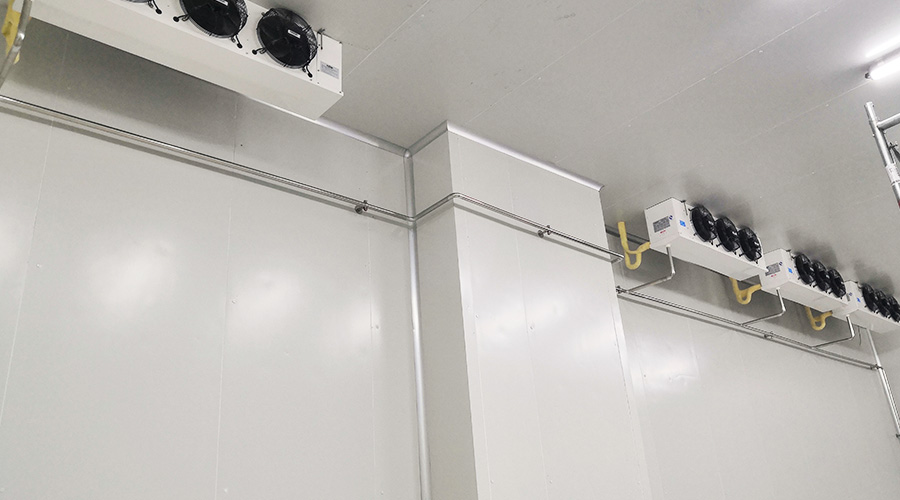

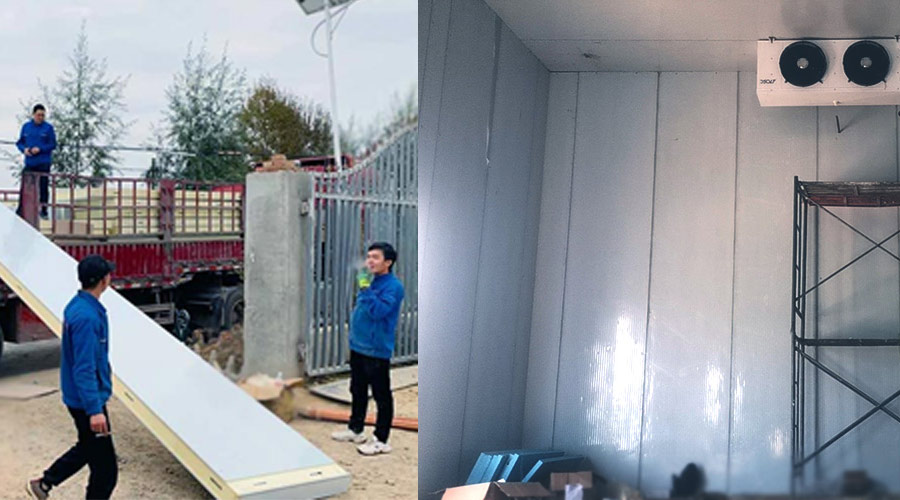

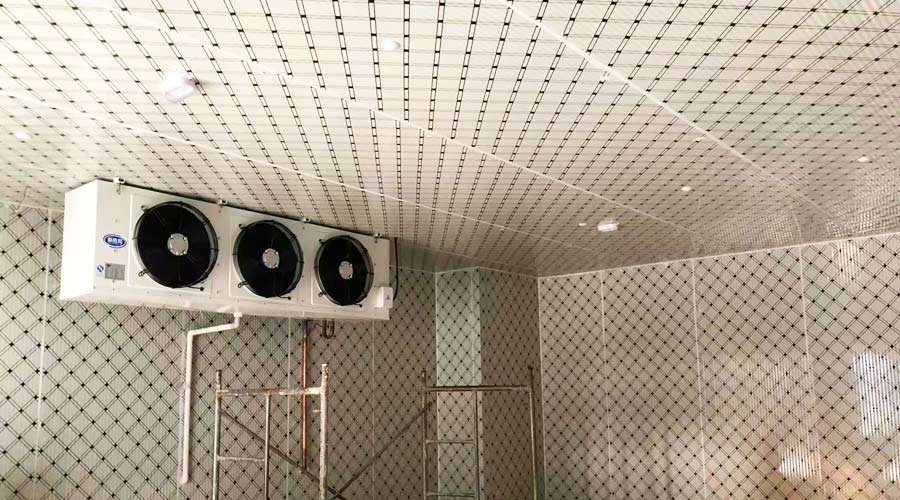

安裝工程圖
