第五章 工程驗收

第一節 一般規定

第 5.1.1 條 潔凈室的工程驗收宜分為兩個階段進行，即先進行竣工驗收，再進行綜合性能全面評定。

第 5.1.2 條 竣工驗收和綜合性能全面評定必須對潔凈室進行性能檢測。

第 5.1.3 條 竣工驗收的檢測和調整應在空態或靜態下進行。綜合性能全面評定的檢測狀態，由建設、設計和施工單位三方協商確定。任何一種檢測得出的潔凈度級別，必須注明檢測狀態。

第 5.1.4 條 在空態及靜態條件下檢測時，室內檢測人員不應多于 2 人，均必須穿潔凈工作服，盡量少走動。

第 5.1.5 條 竣工驗收和綜合性能全面評定由建設單位負責，設計、施工單位配合。

第二節 竣工驗收

第 5.2.1 條 竣工驗收應在對各分部工程做外觀檢查、單機試運轉、系統聯合試運轉，空態或靜態條件下的潔凈室性能檢測和調整以及對有關的施工檢查記錄審查合格后進行。

第 5.2.2 條 潔凈室各分部工程的外觀檢查應符合下列要求：

• 一、各種管道、自動滅火裝置及凈化空調設備（空調器、風機、凈化空調機組、高效空氣過濾器和空氣吹淋室等）的安裝應正確、牢固、嚴密，其偏差應符合有關規定；


• 二、高、中效空氣過濾器與風管連接及風管與設備的連接處應有可靠密封；


• 三、各類調節裝置應嚴密、調節靈活、操作方便；


• 四、凈化空調器、靜壓箱、風管系統及送、回風口無灰塵；


• 五、潔凈室的內墻面、吊頂表面和地面，應光滑、平整、色澤均勻，不起灰塵；地板無靜電現象；


• 六、送、回風口及各類末端裝置、各類管道、照明及動力線配管以及工藝設備等穿越潔凈室時，穿越處的密封處理應可靠嚴密；


• 七、潔凈室內各類配電盤、柜和進入潔凈室的電氣管線管口應可靠密封；


• 八、各種刷涂保溫工程應符合有關規定。


第 5.2.3 條 凈化空調器或空調器，排風系統，局部凈化設備（各類潔凈工作臺、靜電自凈器、潔凈干燥箱等），空氣吹淋室，余壓閥，真空吸塵清掃設備，煙感、溫感火災自動報警裝置，自動滅火裝置，凈化空調自動調節裝置和其他有試運轉要求的設備的單機試運轉應符合設備技術文件的有關規定，屬于機械設備的共性要求，還應符合現行國家標準《建筑安裝工程質量檢驗評定標準》TJ305（通用機械設備安裝工程）的規定和機械設備施工安裝方面有關行業標準的規定。

第 5.2.4 條 單機試運轉合格后，必須進行帶冷（熱）源的系統正常聯合試運轉，并不少于 8h。系統中各項設備部件聯動運轉必須協調，動作正確，無異?，F(xiàn)象。

第 5.2.5 條 竣工驗收的檢測結果應全部符合設計要求，其檢測項目應符合下列規定：

• 一、通風機的風量及轉數的檢測；


• 二、風量的測定和平衡；


• 三、室內靜壓的檢測調整；


• 四、自動調節系統聯動運轉；


• 五、高效過濾器的檢漏；


• 六、室內潔凈度級別。


第 5.2.6 條 潔凈室竣工驗收時，施工（安裝）單位應提出下列文件：

• 一、設計文件或設計變更的證明文件及有關協議和竣工圖；


• 二、主要材料、設備和調節儀表的出廠合格證書或檢驗文件；


• 三、單位工程、分部分項工程質量自檢檢驗評定表；


• 四、開工、竣工報告，土建隱蔽工程系統和管線隱蔽工程系統封閉記錄，設備開箱檢查記錄，管道壓力試驗記錄，管道系統吹洗（脫脂）記錄，風管漏風檢查記錄，中間驗收單和竣工驗收單；


• 五、各單機試運轉、系統聯合試運轉和第 5.2.5 條所列項目的調整檢測記錄。


第 5.2.7 條 竣工驗收終了應作結論。

第三節 綜合性能全面評定

第 5.3.1 條 綜合性能全面評定的性能檢測應由有檢測經驗的單位承擔，必須用符合要求的、經過計量檢定合格并在有效期內的儀表，按本規范的方法檢測，最后提交的檢測報告應符合本規范的有關規定。

第 5.3.2 條 綜合性能全面評定檢測項目應按表 5.3.2 中排定的內容順序確定，檢測工作在系統調整好至少運行 24h 之后再進行。

第 5.3.3 條 綜合性能全面評定檢測進行之前，必須對潔凈室和凈化空調系統再次全面徹底清掃，但嚴禁使用一般吸塵機吸塵。清掃后由身著潔凈工作服的人員擦拭表面，清洗劑可根據場合選用純水、有機溶劑、中性洗滌劑和自來水，有防靜電要求的，最后宜用沾有防靜電液的抹布擦一遍。

第 5.3.4 條 綜合性能檢測時，建設、設計、施工單位均須在場配合、協調。

第四節 評定標準

第 5.4.1 條 檢漏按附錄六、一的方法步驟進行，由受檢過濾器下風側測到的漏泄?jié)舛葥Q算成的透過率，對于高效過濾器，應不大于過濾器出廠合格透過率的 2 倍，對于超高效過濾器，應不大于出廠合格透過率的 3 倍。

第 5.4.2 條 風量和風速的檢測應符合下列規定：

一、亂流潔凈室按附錄六、二檢測，結果應符合以下規定：

1 系統的實測風量應大于各自的設計風量，但不應超過 20%；

2 總實測新風量和設計新風量之差，不應超過設計新風量的±10%；

3 室內各風口的風量與各自設計風量之差均不應超過設計風量的±15%。

二、單向流（層流）潔凈室按附錄六、二檢測，結果應符合以下規定：

1 實測室內平均風速應大于設計風速，但不應超過 20%；

2 總實測新風量和設計新風量之差，不應超過設計新風量的±10%。

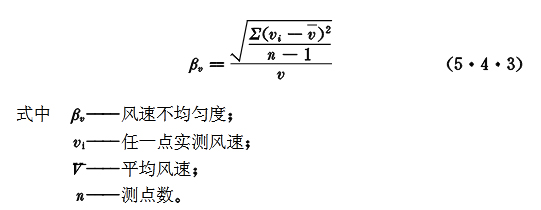

第 5.4.3 條風速不均勻度按附錄六、四檢測，并按下式計算，結果應不大于 0.25。

第 5.4.4 條 靜壓差按附錄六、三檢測，其結果應符合下列規定：

• 一、相鄰不同級別潔凈室之間和潔凈室與非潔凈室之間的靜壓差應大于 5Pa；


• 二、潔凈室與室外靜壓差應大于 10Pa；


• 三、潔凈度高于 100 級的單向流（層流）潔凈室在開門狀態下，在出入口的室內側 0.6m 處不應測出超過室內級別上限的濃度。


第 5.4.5 條 室內潔凈度按附錄六、五檢測，然后按下列公式計算室平均含塵濃度 N 和各測點平均含塵濃度的標準誤差σN；

第 5.4.6 條 室內浮游菌和沉降菌按附錄六、六檢測，應符合設計要求。

第 5.4.7 條 室內空氣溫度、相對溫度按附錄六、七檢測應符合下列規定：

• 一、無恒溫要求的場所，溫度和相對濕度符合設計要求；


• 二、有恒溫恒濕要求的場所：室溫波動范圍按各測點的各次溫度中偏離控制點溫度的最大值，占測點總數的百分比整理成累積統計曲線，90%以上測點達到的偏差值為室溫波動范圍，應符合設計要求。區域溫差以各測點中最低的一次溫度為基準,各測點平均溫度與其偏差值的點數，占測點總數的百分比整理成累積統計曲線，90%以上測點所達到的偏差值為區域溫差,應符合設計要求。相對濕度波動范圍可按室溫波動范圍的原則確定。


第 5.4.8 條 室內噪聲級按附錄六、八檢測，應符合現行國家標準《潔凈廠房設計規范》GBJ73 的規定。

第 5.4.9 條 室內照度和照度均勻度按附錄六、九檢測，照度值和照度均勻度（即工作面上最低照度值與平均照度值之比）應符合現行國家標準《潔凈廠房設計規范》GBJ73 的規定。

第 5.4.10 條 室內微振按附錄六、十檢測，三個方向的振幅均應符合設計要求。

第 5.4.11 條 表 面 導 靜 電 性 能 按 附 錄 六 、 十 一 檢 測 ， 當 工 藝 無 要 求 時 ， 表 面 電 阻 值 應 為1.0*107~1.0*1010，泄露電阻為1.0*105~1.0*108。

第 5.4.12 條 室內氣流流型按附錄六、十二檢測，應繪出流型圖和給出分析意見。

第 5.4.13 條 流線平行性按附錄六、十三檢測，在工作區內氣流流向偏離規定方向的角度不大于 15°。

第 5.4.14 條 自凈時間按附錄六、十四檢測，實測自凈時間不應大于由附圖 6.3 查出的計算自凈時間的1.2 倍。
